7. シナリオ2+: センサーデータを可視化する-2¶

このシナリオは、オプションです。通常のハンズオンでは、スキップして下さい。

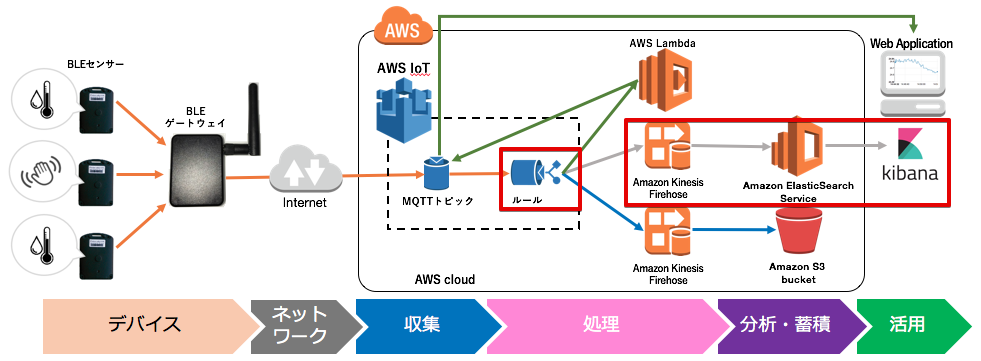

Lambdaで変換されたセンサーデータをElasticSearch Serviceへ送り、Kibanaでグラフ表示します。データ変換には、シナリオ1で使用したLambda関数を使用します。

7.1. グローバルIPアドレスを調べる¶

Kibanaを特定のIPアドレスからだけアクセスさせるために、PCのグローバルIPアドレスを調べます。下記のURLにアクセスしてください。(PCを社内WiFiに接続している場合、Kibanaからアクセスできない場合がありますので、トレーナーが準備したWiFiに接続し直して下さい。)

SSID = awshandson　もしくは　awshandson5、パスワード = awshandson

https://www.cman.jp/network/support/go_access.cgi

グローバルIPアドレスが表示されるので、ノートパッドなどに記録しておいて下さい。

7.2. ElasticSearch Serviceのドメインを作成する¶

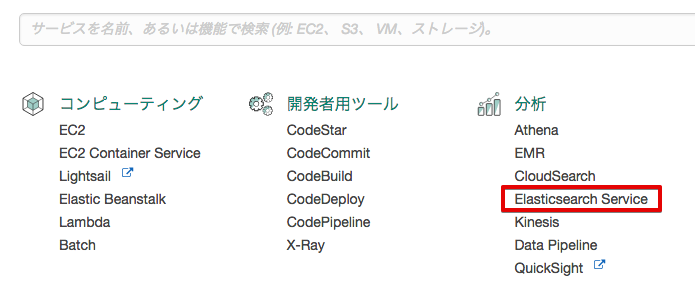

サービス一覧から[ElasticSearch Service] をクリックして開きます。

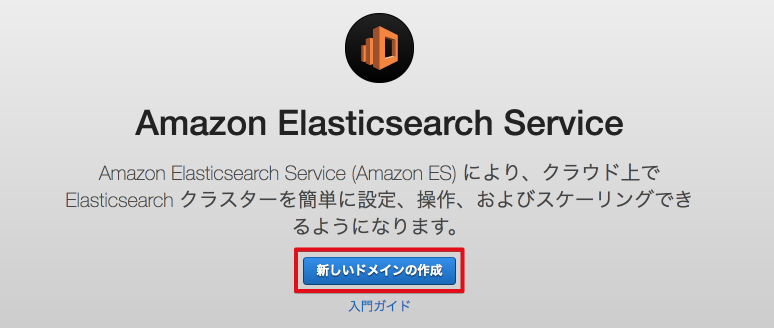

Elasticsearch Serviceの画面が開きますので、[新しいドメインの作成] をクリックして下さい。

「Elasticsearch ドメインの作成」画面になります。

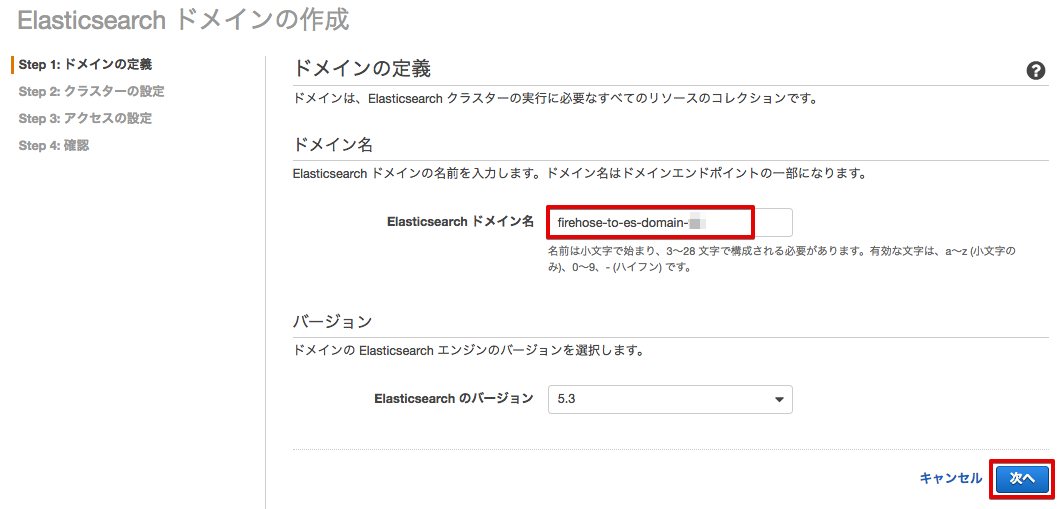

[Elasticsearch ドメイン名]に、”firehose-to-es-domain-<参加者番号>” と入力して、[次へ] をクリックして下さい。

項目	設定
Elasticsearch ドメイン名	firehose-to-es-domain-<参加者番号>

次の画面では、何も入力せずに、[次へ] をクリックして下さい。

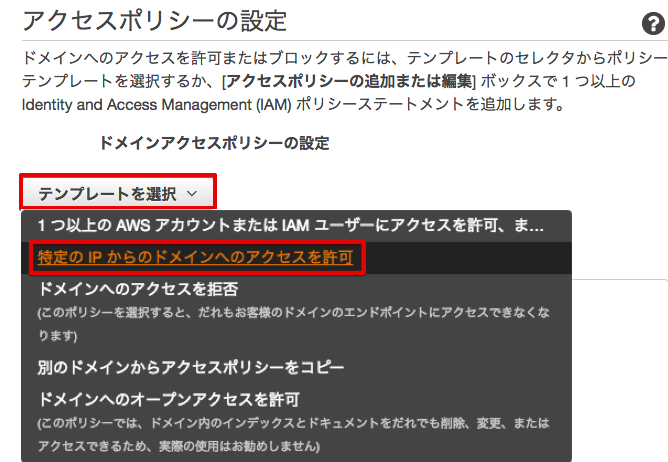

「アクセスポリシーの設定」では、 [テンプレートを選択] で、 特定のIPからのドメインのアクセスを許可 を選択して下さい。

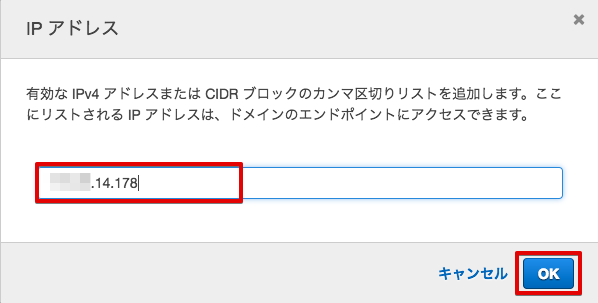

IPアドレスの入力画面が表示されるので、先ほど記録した “グローバルIPアドレス” を入力し、[OK] を押して下さい。

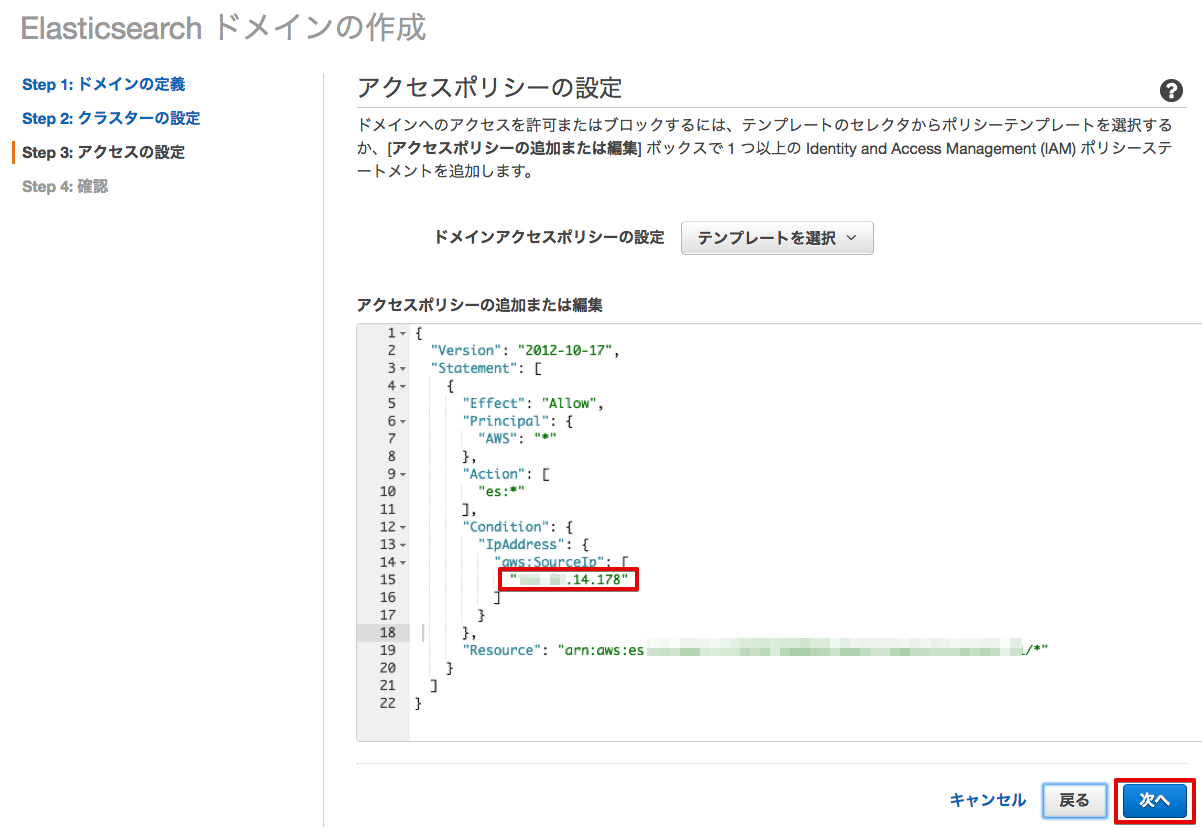

アクセスポリシーが表示されるので、先ほど入力した“グローバルIPアドレス”を確認して、[次へ] をクリックして下さい。

確認画面が出てきますので、[確認] をクリックして下さい。 Elasticsearch ドメインが出来るまで、10数分かかります。

7.3. Kinesis Firehoseの設定¶

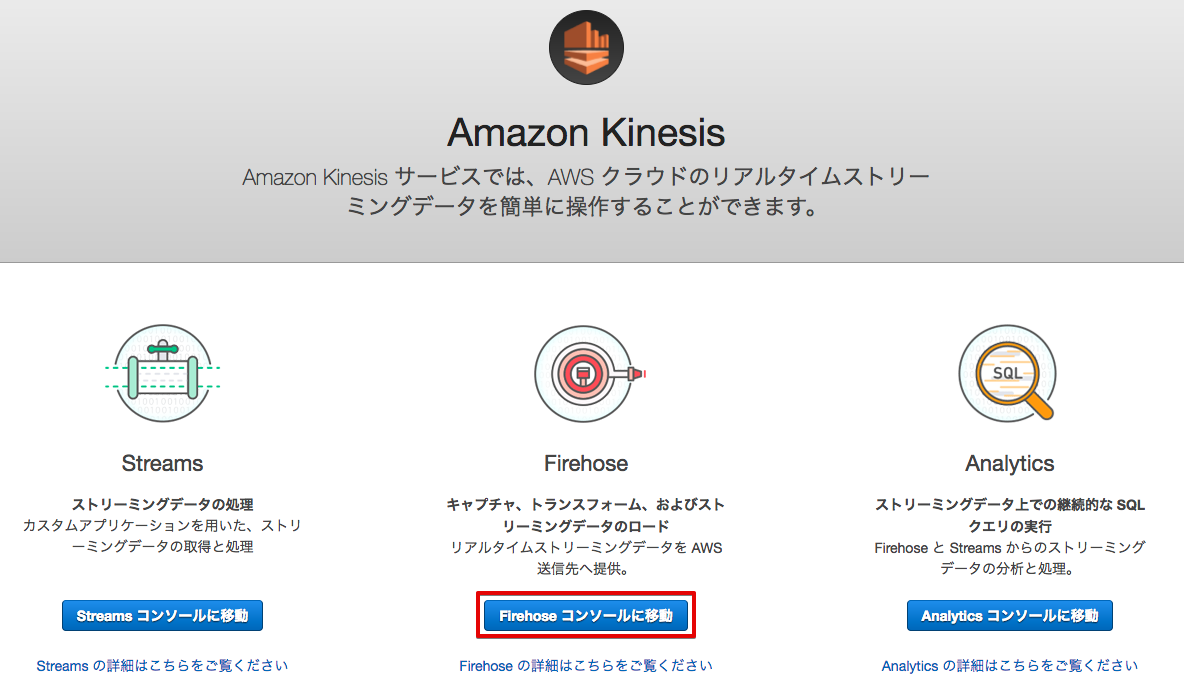

マネージメントコンソールのサービス一覧から [Kinesis] を開きます。[Firehose コンソールに移動] をクリックします。

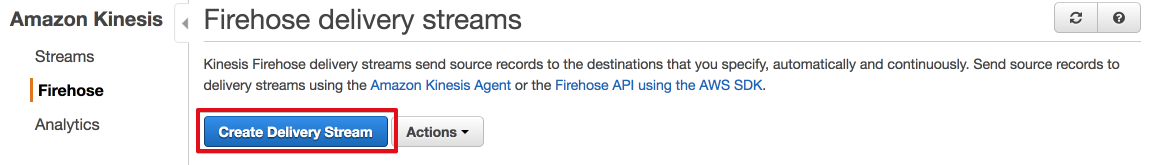

[Create Delivery Stream] をクリックして下さい。

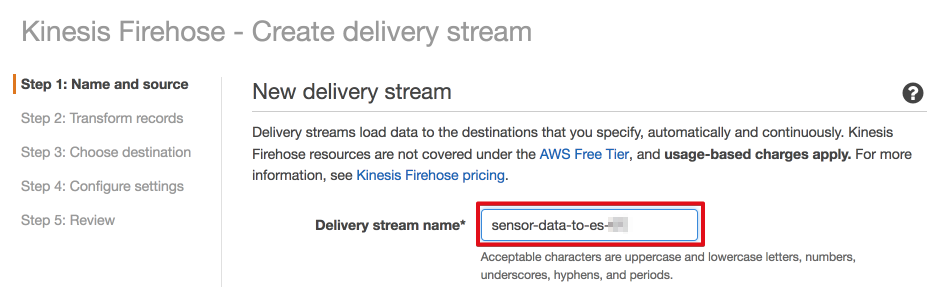

Step 1 で、”Delivery stream name” として、”sensor-data-to-es-<参加者番号>” を設定し、他の設定は、そのままにして [Next] をクリックします。

項目	設定
Delivery stream name	sensor-data-to-es-<参加者番号>

Step 2 では、Lambda関数を用いた、データ変換の設定を行います。

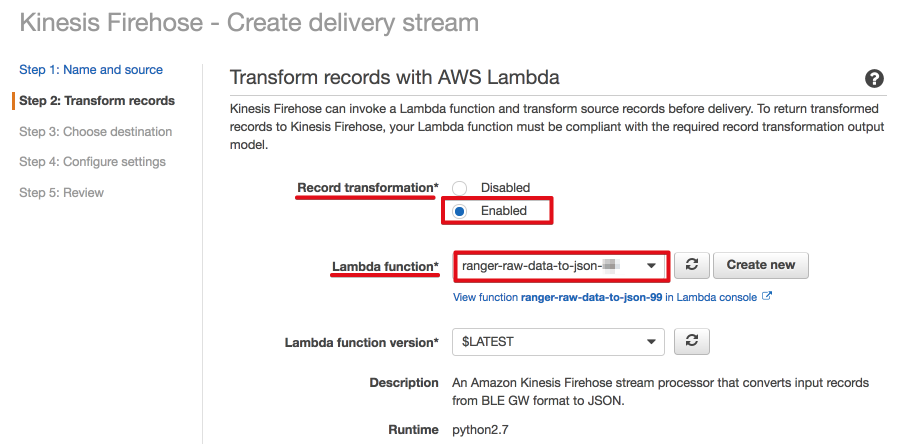

Lambdaでデータ変換を行いますので、Data transformation を Enabled にして、Lambda関数を選んで、[Next] をクリックして下さい。

項目	設定
Data transformation	Enabled
Lambda function	ranger-raw-data-to-json-<参加者番号>

Step 3 で、Destination として Amazon Elasticsearch Service を選択し、下記の情報を入力し、[Next] をクリックします。

項目	設定
Destination	Amazon Elasticsearch Service
Domain	firehose-to-es-domain-<参加者番号>
Index	sensordata
Type	scenario2
Backup S3 bucket	sensor-data-<参加者番号>-<ユニークな文字列>

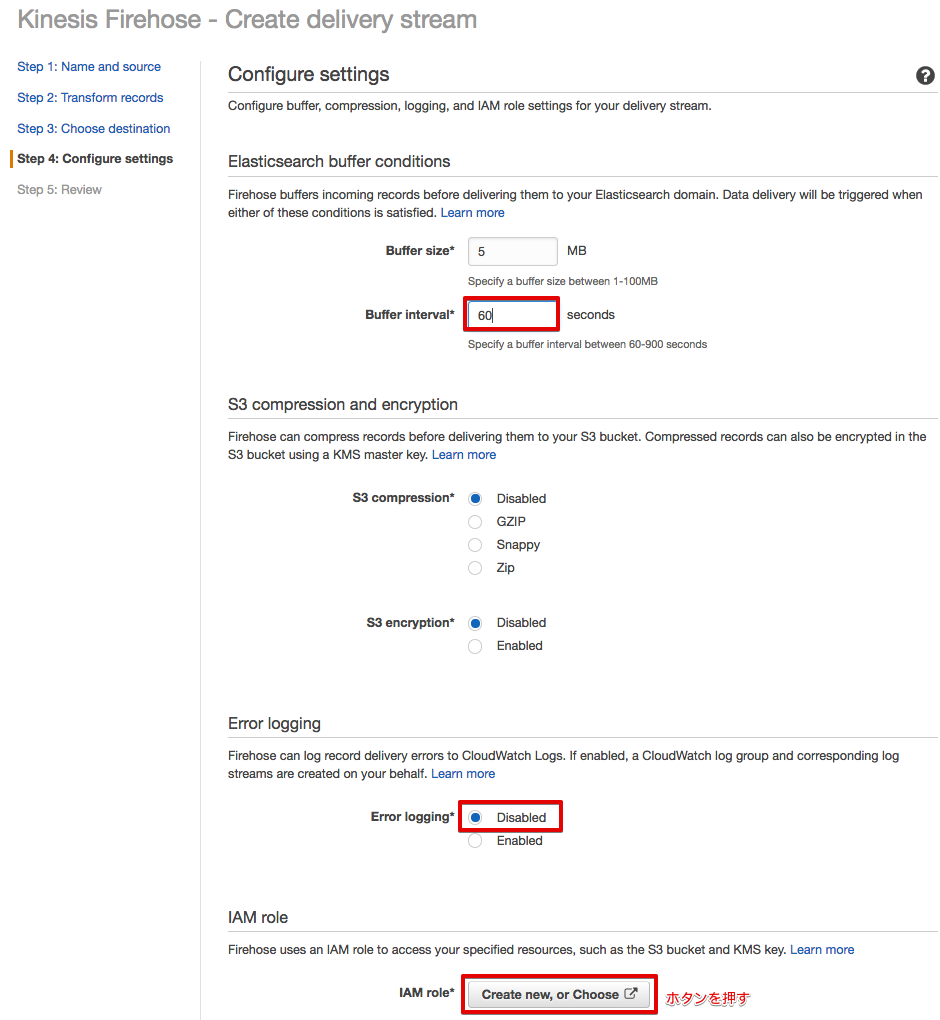

Step 4 で、下記を入力し、[Create new, or Choose] ボタンを押します。

項目	設定
Buffer interval	60 (Elasticsearch Serviceに60秒周期でデータが追加されます)
Error Logging	Disable
IAM role	[Create new, or Choose] ボタンを押す

IAM ロールの設定画面が開きます。

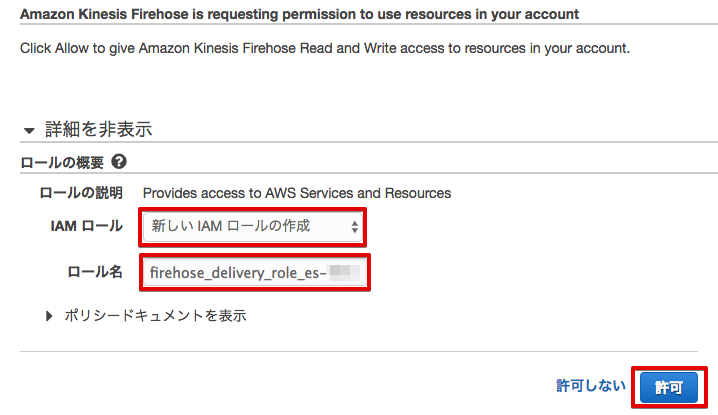

“新しい IAMロールの作成” を選択し、ロール名を入力して、[許可] をクリックすると、Firehoseの設定画面に戻ります。

項目	設定
IAM ロール	新しい IAMロールの作成
ロール名	firehose_delivery_role_es-<参加者番号>

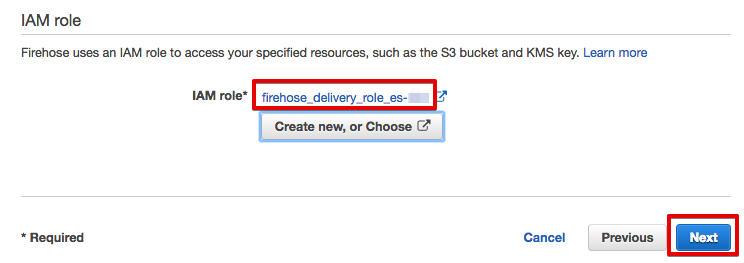

設定したIAM ロールが選択されていることを確認し、[Next] をクリックして下さい。

最後に、[Create Delivery Stream] をクリックして下さい。

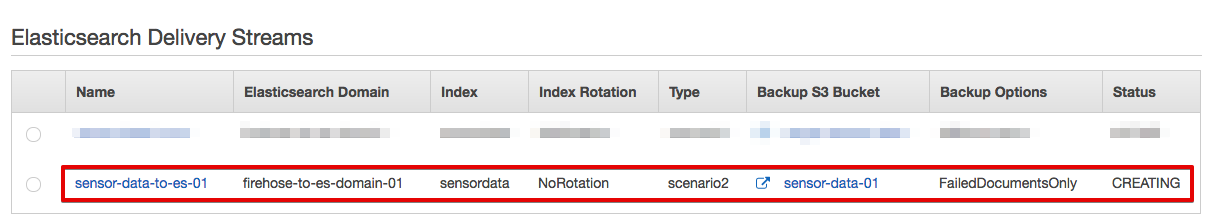

Elasticsearch Delivery Streamsの作成が開始されました。

7.4. Kinesis Firehose用のAWS IoT ルールを作成¶

サービス一覧から[AWS IoT]をクリックして開きます。

ルールを作成します。メニューから [ルール] をクリックします。ルール一覧画面で、[作成] をクリックします。

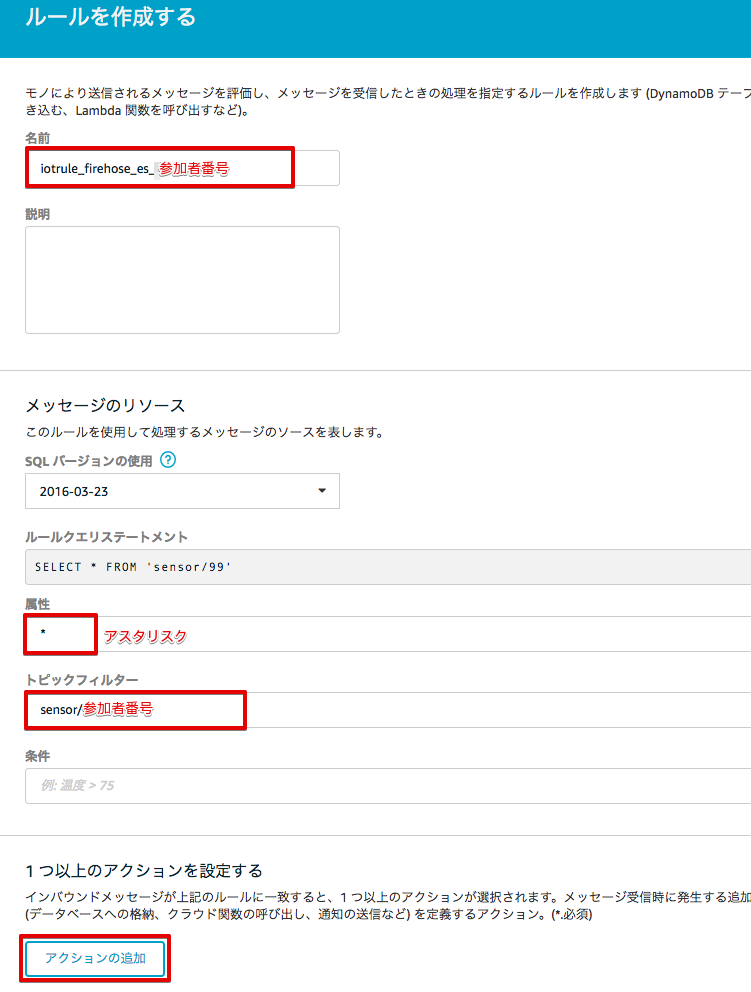

下記の項目を入力し、[アクションの追加] をクリックします。

設定項目	値
名前	iotrule_firehose_es_<参加者番号>
属性	*
トピックフィルター	sensor/<参加者番号>

“*”は、半角の＊(アスタリスク)です。

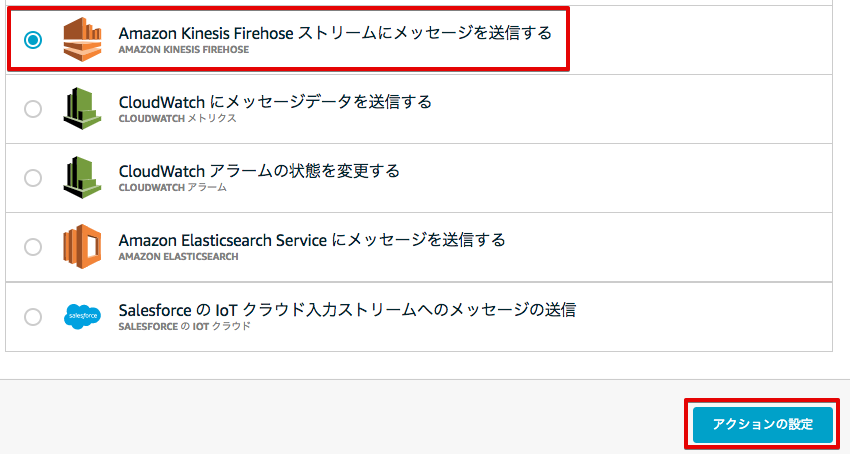

“Amazon Kinesis Firehoseストリームにメッセージを送信する” を選択し、[アクションの設定] をクリックします。

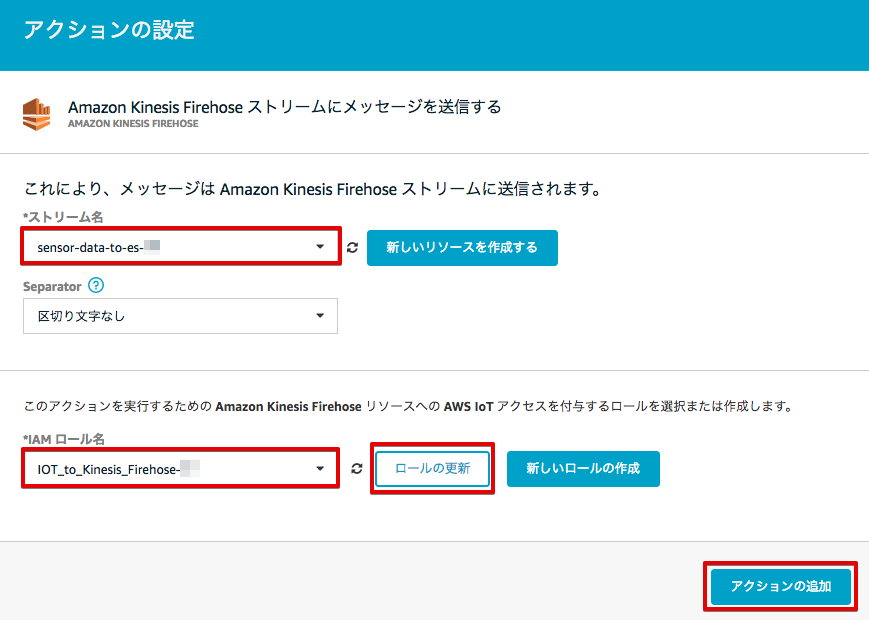

“ストリーム名” として、sensor-data-to-es-<参加者番号> を選択し、シナリオ1で作成したIAM roleを選択し、[ロールの更新] をクリックします。 “ロールは正常に更新されました。” と表示されたら、[アクションの追加] をクリックします。

設定項目	値
ストリーム名	sensor-data-to-es-<参加者番号>
IAM ロール名	IOT_to_Kinesis_Firehose-<参加者番号>

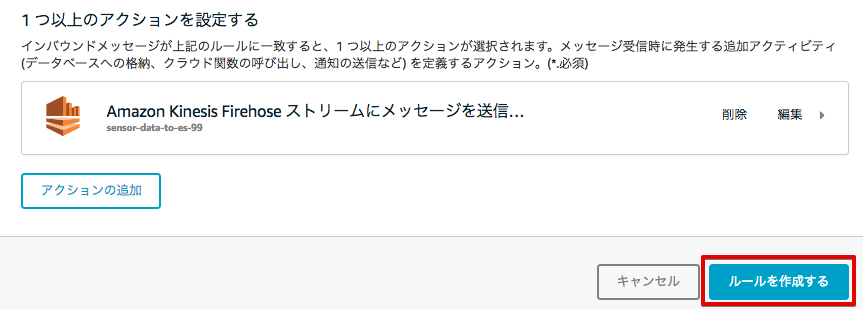

「ルールを作成する」画面に戻ります。[ルールを作成する] をクリックして、ルールを作成します。

7.5. Kibanaでデータを確認¶

マネージメントコンソールのサービス一覧から[Elasticsearch Service]を開きます。

“ElasticSearch ドメイン” の [検索可能なドキュメント] の数字が 1より大きくなっていることを確認します。[Cクラスターの状態] が [黄色] になっていのはシングルノード構成のためでありハンズオンでは問題ありません。

[ドメイン] のリンクをクリックして “firehose-to-es-domain-<参加者番号>” を開きます。[Kibana]のリンクをクリックして開きます。

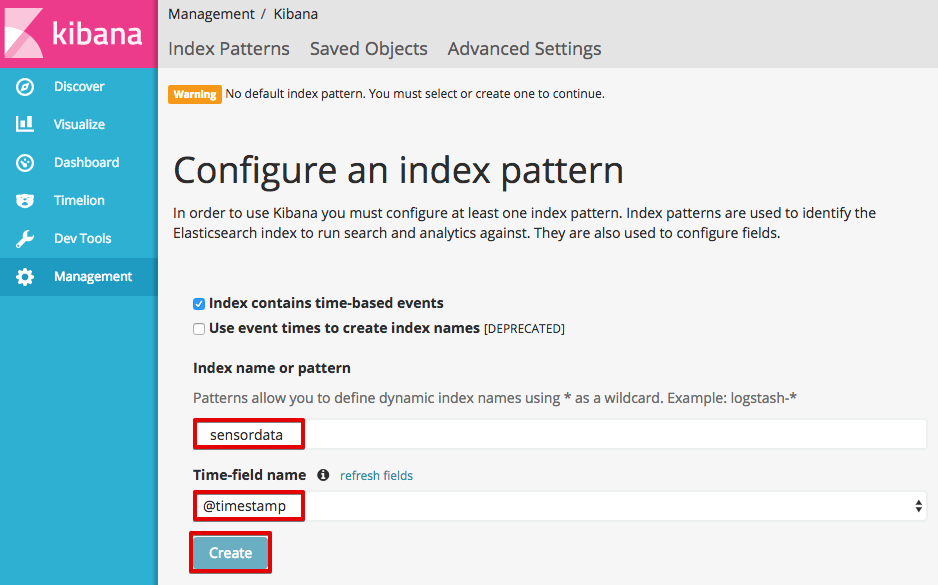

Kibanaで表示させるindexを指定します。以下の値を入力して、[Create]をクリックします。 60秒周期でElasticSearch Serviceにデータが追加される設定になっているため、@timestamp 現れるまで数分かかることがあります。

設定項目	値
Index name or pattern	sensordata
Time-field names	@timestamp (リストから選択)

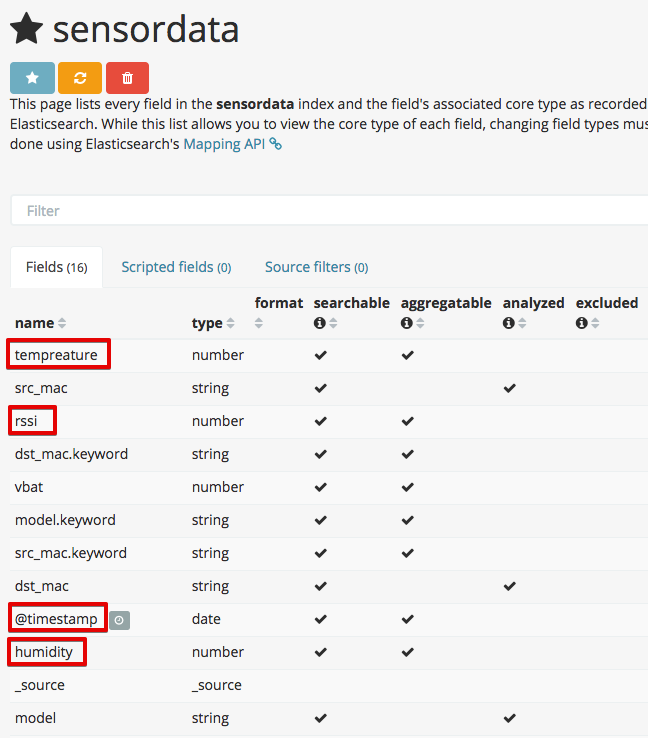

tempreature, humidity, rssi, @timestamp のフィールドが表示されている事を確認します。

メニューにある [Discover] をクリックし、データが届いている事を確認します。

メニューにある[Visualize]をクリックし、[+ Create a visualization]をクリックします。

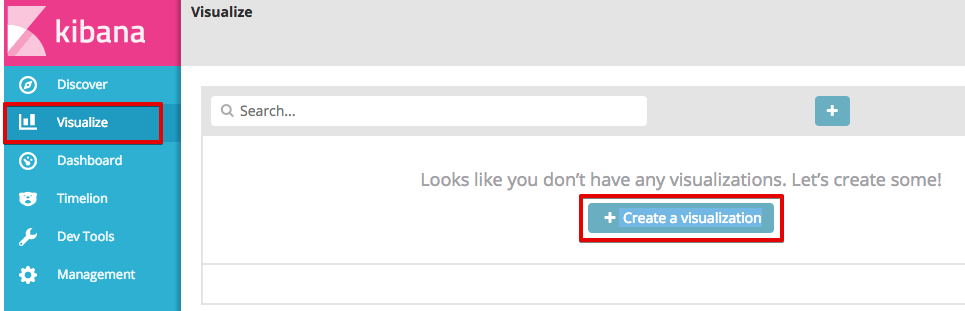

_images/kibana-create-a-visualization.png

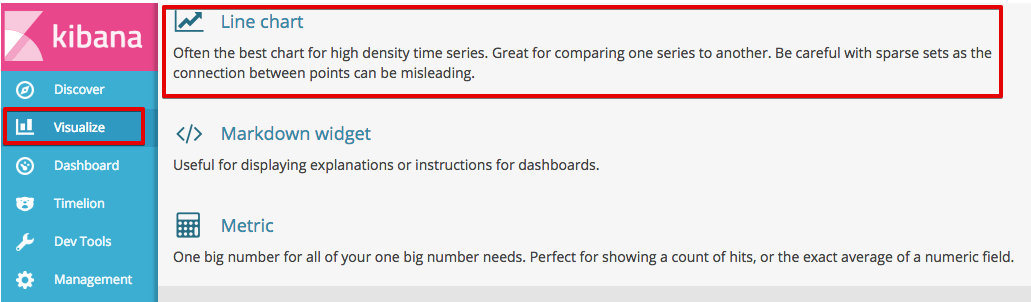

グラフの種類として[Line chart]を選択します。

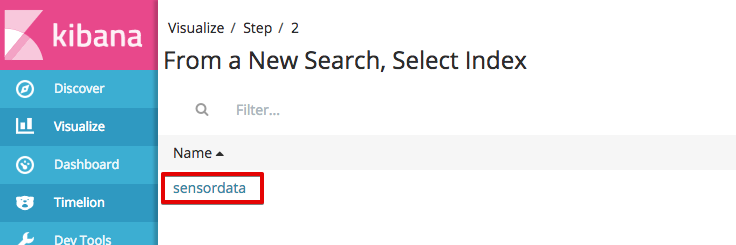

[From a new search]から、”sensordata”を選択します。

Indexとして [sensordata] が選択され、Y軸にサンプル数(Count)が設定されている事を確認し、X軸の設定を開始するために[X-Axis]をクリックします。

[Aggregation]に[Data Histogram]を選択し[▶]をクリックすると、右側にグラフが表示されることを確認します。

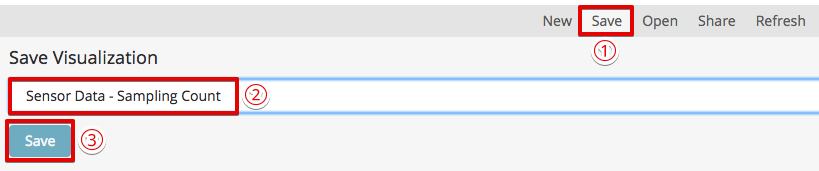

[Save]① をクリックし、[Title] に ② “Sensor Data - Sampling Count]” と入力し、その下にある [Save]③ をクリックします。

保存されたら、①Y軸(Y-Axis)の設定を表示し、[Aggregation] を [Average] に変更し、[Field] に ③[tempreature](温度)を指定します。④[▶]をクリックしてグラフに適切なデータが表示されることを確認します。

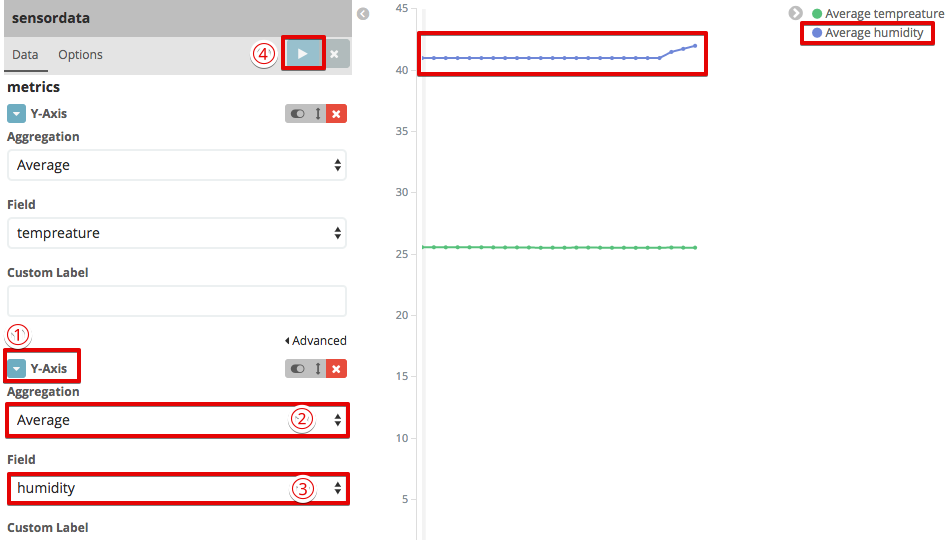

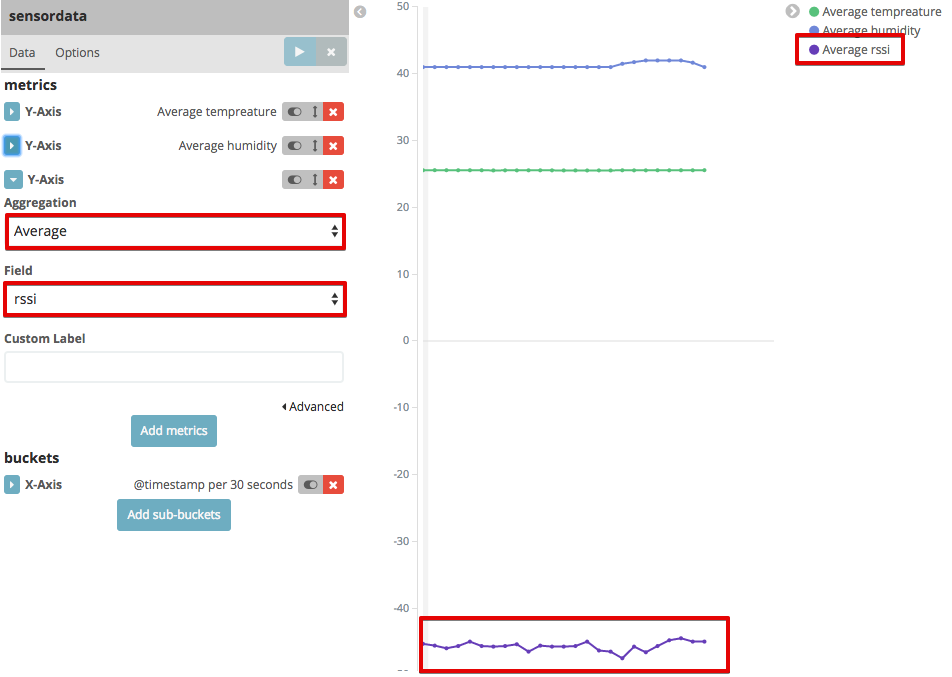

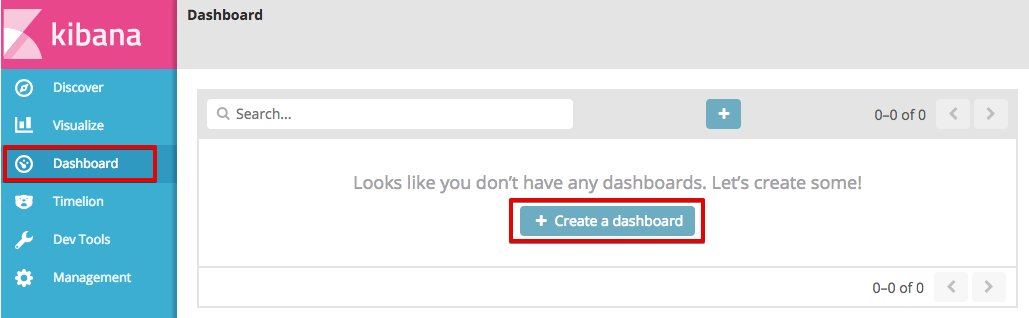

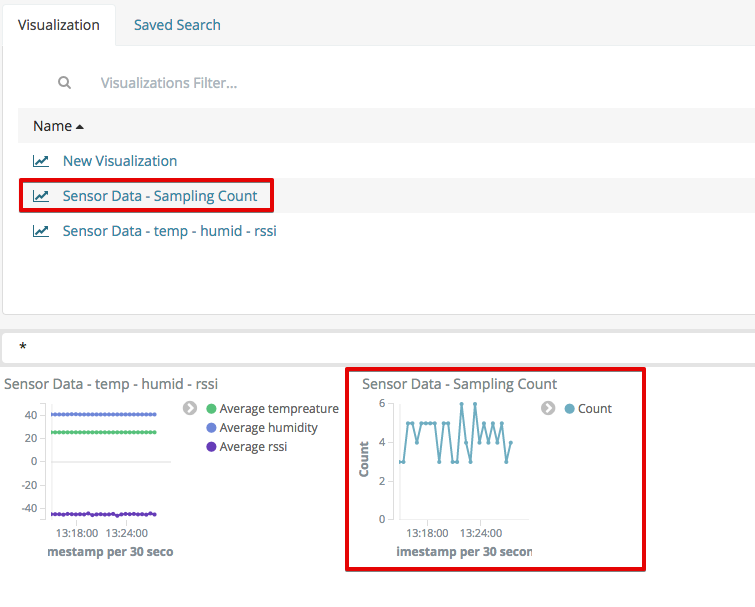

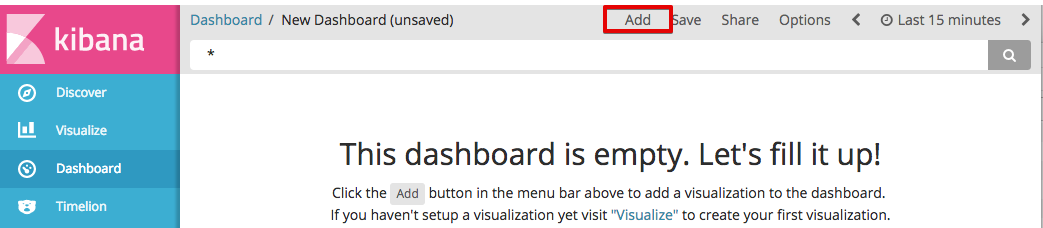

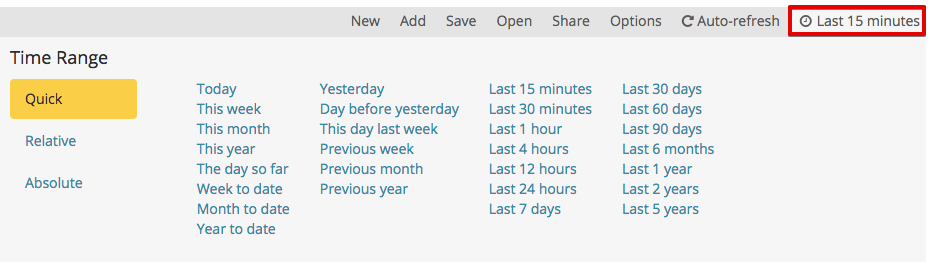

[Add metrics] をクリックし、湿度データを追加します。①[Y-Axis] をクリックし、[Aggregation] を ②[Average] に変更し、[Field] に ③[humidity](湿度)を指定します。④[▶] をクリックしてグラフに適切なデータが表示されることを確認します。
